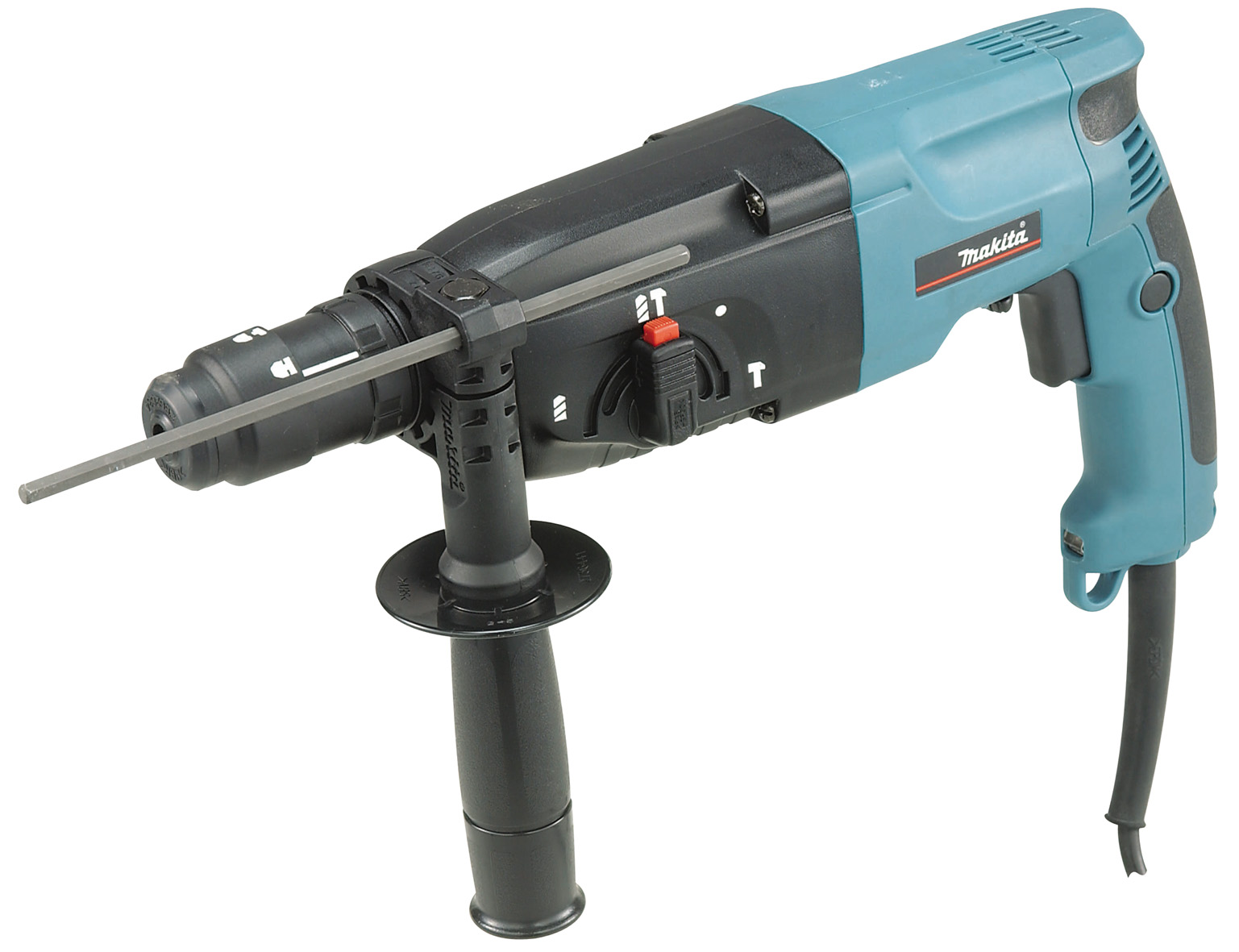

Как отремонтировать перфоратор makita hr 2450, если пропал ударный режим

Как отремонтировать перфоратор makita hr 2450, если пропал ударный режим

Сначала снимите чехол (1) из резины.

Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2), а затем пластиковый пыльник (3).
На следующем этапе важно не потерять маленький шарик, который находится под диском (4). Снимите шайбу (4), пластину (5), пружину (6) и шарик (7)

Именно при износе этих деталей дрель выпадает из патрона. Некоторые модели картриджей могут иметь дополнительные шарики и шайбы.

Разбираем корпус

При необходимости разборки корпуса агрегата предварительно необходимо снять переключатель режимов работы.

1. Установите переключатель в положение «Забастовка». Обычно в этом месте на теле рисуется молоточек. Если этот режим недоступен, установите переключатель в положение «Удар+сверление”.
2. Затем следует нажать кнопку на рукоятке переключателя и слегка повернуть ее под значком молоточка до щелчка.
3. После этого необходимо поддеть отверткой переключатель и потянуть его на себя и снять. В некоторых моделях устройств этот переключатель можно прикрутить к корпусу винтами.

Разборка электрической части перфоратора

Чтобы добраться до электрической части агрегата, если вы подозреваете, что именно здесь может быть поломка, вам необходимо выполнить следующие действия.

1. Ослабьте винты, удерживающие заднюю крышку, и снимите ее.
2. Открутите крепеж, удерживающий сетевой кабель.
3. Затем следует вытащить провода из креплений и снять пусковую кнопку.
4. Снимите все провода, прикрепленные к статору.
5. Снимите щетки, отвернув болты крепления.
6. Разъедините корпуса электрической и механической частей устройства, отвернув соответствующие болты. Используйте «плоскую» отвертку для разделения.
7. Снимите ротор с редуктора. Если вам необходимо заменить подшипники, используйте специальный съемник.
8. Снимите воздухозаборник, расположенный в корпусе электрической части поршня.
9. Отсоедините статор от корпуса. Для того, чтобы он легче вышел из корпуса, рекомендуется с легким нажимом на корпус деревянным предметом потянуть статор.

Инструкция по ремонту — замена и подключение кнопки перфоратора на примере Макита 2450

В большинстве перфораторов MAKITA (модели HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется типичный переключатель серии TG813TLB-1.

Для проведения ревизии и/или замены необходимо подготовить следующие инструменты:

Порядок действий по ремонту/замене кнопки питания на перфораторе Макита 2450 следующий:

Makita HR 2450 нет удара

ВИДЕО-ИНСТРУКЦИЯ » alt=»»>

Полезные советы

Зачастую даже профессиональное оборудование быстро выходит из строя. Это связано с работой инструмента со значительной перегрузкой электродвигателя. Нельзя допускать перегрева силового агрегата; технологические перерывы должны быть сделаны через равные промежутки времени. Иногда серьезное повреждение молотка происходит в результате неосторожного обращения с инструментом во время работы или при хранении.

После каждого использования необходимо тщательно очищать перфоратор от пыли. Мягкой тканью или салфеткой следует протирать не только корпус электроинструмента, но и вентиляционные отверстия.

Старые перфораторы Макита лучше? Makita HR 2450 2010 года выпуска, как починить перфоратор, ремонт

Угольные щетки, являющиеся ответственной частью электрической цепи, следует регулярно осматривать — они проводят ток к коллектору и в процессе эксплуатации постепенно изнашиваются и требуют замены.

Не покупайте неоригинальные комплектующие сомнительного качества, что может привести к более значительным поломкам.

Источник

Ремонт перфоратора Makita HR 2450

Как разобрать патрон своими силами

Картридж необходимо регулярно разбирать для осмотра и обслуживания. Чтобы узнать, что случилось с деталью, может потребоваться ее ремонт, замена, нужно уметь разбирать. Картридж можно извлечь молотком. Гребенки разводят в нужное положение, чтобы они спрятались внутри. На разъединенные слесарные тиски патрон помещают вертикально так, чтобы корпус помещался между губками, а втулка (регулировочная втулка, рубашка) упиралась в них. Фен или паяльная лампа быстро нагревают рукав.

Амортизатор расположен сверху картриджа. Это может быть медная или алюминиевая пластина. По корпусу ударяют молотком, выбивая его из регулировочной втулки (рукава, рубашки). Детали необходимо очистить, смазать и собрать.

В процессе выздоровления специалисты рекомендуют делать на теле и на расческах подходящие отметки. Это необходимо для того, чтобы при сборке все встало на свои места. В противном случае закрепленное сверло не будет отцентровано.

Необходимо помнить, что при такой разборке патрона при ударе обоймы часто разлетаются отдельные детали. Чаще всего вылетает кольцо с зубцами, которое состоит из 2-х половинок. Если пользователь не опытен, собрать компоненты в единое целое будет сложно.

Перед тем, как поставить демонтированный картридж на место, его необходимо очистить, удалить грязь, ржавчину и пыль, детали смазать. Внутренние компоненты картриджа лучше всего смазывать специальными составами, литолом или смазкой. При установке рабочей насадки в картридж на вал наносится небольшое количество смазки. Не смазывайте детали техническим вазелином. Используется исключительно для консервации.В отличие от ключа, безключевой патрон более сложен, поэтому правильнее будет не разбирать узел полностью.

Отверткой по кругу нажимаешь и поддеваешь регулировочную втулку. Чтобы не повредить пластик, необходимо действовать максимально аккуратно и осторожно. Сцепление должно двигаться, затем его снимают вручную. После этого необходимо максимально раздвинуть кулачки, вставить в патрон металлический стержень (можно взять длинный болт) и ударить по нему молотком. Такими действиями можно будет выбить корпус из второй половины пластиковой муфты.

Демонтаж кассеты необходим не только для ремонта, но и для обслуживания

Разберем принцип действия и устройство перфоратора

Инструменты могут различаться по мощности, функциональности, но имеют одинаковый принцип работы и конструктивное решение. Разумеется, речь идет об электромеханических версиях. Ремонт пневмоперфораторов осуществляется многими специализированными сервисными центрами.

Итак, — имеем в руках стандартный бытовой или профессиональный электроперфоратор. Основные элементы устройства:

Механизм пробивки секций

• Электрический двигатель. Он может располагаться вдоль шпинделя патрона, либо перпендикулярно – разница не принципиальна.
• Редукционное оборудование. Обеспечивает снижение скорости вращения и одновременно увеличивает крутящий момент рабочей оси.
• Ударный механизм. Это именно то устройство, которое отличает перфоратор от обычной электродрели.
• Картридж. Воспринимает нагрузку от рабочей насадки и передает крутящий момент и ударный момент на рабочую зону. Работает как держатель для насадок. Наиболее распространенным стандартом является SDS.

Принципиальное отличие в конструкции касается только ударного механизма. В большинстве современных устройств для передачи энергии удара используется электропневматический способ. Поршень совершает возвратно-поступательные движения, и с помощью воздушной подушки передает энергию поршню, который в свою очередь ударяет по бойку, имеющему механическую связь с патроном.
