Будем считать, что проводов пока нигде нет
проложенный. Поэтому в первую очередь ставишь штробу от щитка до провода
кабель силовой трехжильный ВВГнг-Лс 3*1,5мм2.

Для дальнейшего отсоединения проводов внутри оставьте запас ок. 10-15 см. Он понадобится вам, когда у вас по какой-то причине произойдет замыкание или перегорание в разъемах, и вы сможете легко откусить сгоревшие провода и все заново подключить, не гоняясь и не прокладывая новый кабель.

В экранной жиле кабеля они подключаются к отдельному осветительному автомату с номинальным током не более 10А.

В распределительной коробке кабель зачищен и жилы подписаны
по цвету и тому, как вы их соединили со щитом:

L — фаза

Н — ноль

Pe — заземляющий проводник

Беспроводные выключатели. Плюсы и минусы.

Кстати, желательно сохранить всю маркировку, в том числе и на самих кабелях, а не только на их жилах. Это поможет вам в будущем при подключении новых линий или ремонте этого провода быстро узнать, какой кабель идет и куда идет.

Радиовыключатель. Проходной выключатель без штробления стен. СТРОИМ ДЛЯ СЕБЯ.

Подписывать можно маркером прямо на стенах
коробки.

При маркировке жил старайтесь придерживаться утвержденных
правила окраски.

Синий — ноль

Желто-зеленый — почва

Серый, белый, коричневый и т д. — фаза

Схема подключения двухклавишного выключателя на две лампочки

Отверстие в стене смачивается водой и заполняется раствором, в него монтируется короб.
Все действия, связанные с электропроводкой, должны выполняться при отключенном питании. Подключение к люстре или светильнику В светильнике или люстре для подключения обычно используются клеммные колодки.
Перед началом работы убедитесь, что напряжение отключено, например, с помощью тестера неона. Питание может быть выполнено трехжильным кабелем, при его отсутствии прокладывается 3 провода. Немного разобравшись с теорией подключения и фазами, необходимо подготовить рабочее место и приступить к непосредственному монтажу.
Монтаж осуществляется в розетку или непосредственно в стену с креплением шпильками или винтовыми соединениями. Обычно он ничем не отличается по размеру от одинарных ключей. Когда поиск будет найден, в устройстве загорится неоновая лампочка. К входному контакту подключается фаза, отходящая от распределителя, а контакты с выходами предназначены для управления источниками света, их количество равно количеству клавиш, в данном случае их будет 2.
А также нож нужен для подготовки входных и выходных отверстий в корпусе выключателя для кабельных линий. Клещи для обжима гибкого провода.

На рисунке справа, нижний левый угол выключателя, стрелкой указано направление протекания тока от выключателя и перехода тока на лампу. Кстати, это одна из причин, по которой светодиоды мигают в выключенном состоянии. Кроме того, при замыкании двух ключей эта фаза будет отклоняться в ту или иную цепь света. Подключаем второй фазный провод, ведущий к светильнику, к паре клемм в правом нижнем углу. Помните, что любая работа с электрическим напряжением V может быть опасной.

Как правило, они оснащены клеммной колодкой, в противном случае можно использовать двойные клеммы WAGO. Если планируется подключение двойного скрытого выключателя, вам также понадобится перфоратор с насадкой для сверления больших отверстий, а также строительный раствор для фиксации корпуса блока в проделанном отверстии, шпаклевка, шпаклевка и т д. Выключатель двухклавишный отличается от своего одноклавишного аналога не только количеством переключателей, но и самое главное количеством контактов. Каждый день свежая и полезная информация. Фазу можно определить с помощью индикаторной отвертки, для этого нужно коснуться контакта наконечником и нажать кнопку на корпусе отвертки.

Будем считать, что все провода уже проложены и подведены, а вытяжка и светильник установлены. Это можно объяснить относительно небольшой электрической мощностью бытовых осветительных приборов. Сначала корпус нужно прикрутить к стене или прокладке с помощью шурупов или дюбелей, затем прикрутить механизм. Вырежьте отверстие для провода 6. Снимите пластиковые клавиши.
Схема подключения одноразового выключателя

Виды выключателей

Выключатель света — элемент электрической цепи, назначение которого состоит в том, чтобы замыкать и размыкать ее, а значит, соответственно, включать и выключать через этот выключатель осветительный прибор, подключенный к цепи.

✔️Беспроводной выключатель. Быстро и легко!

По принципу действия переключатели делятся на механические и электронные.

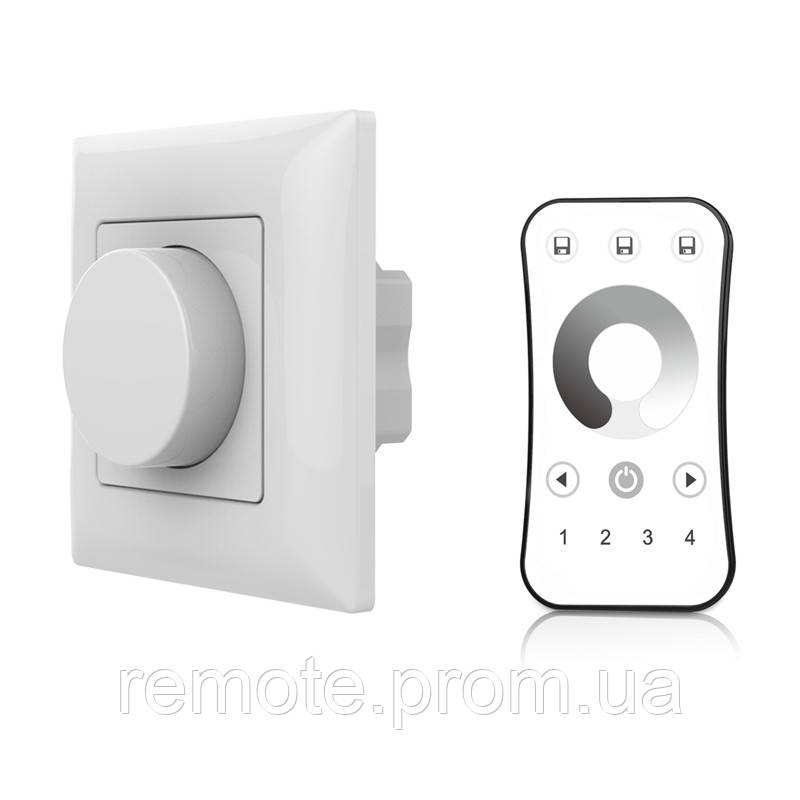

Микросхема управления светом отвечает за работу электронного переключателя. Такие выключатели способны не только включать и выключать свет в вашем доме, но и делать это плавно, по заданной программе, с помощью пульта дистанционного управления. По способу исполнения электронные выключатели делятся на:

• сенсорные – реагируют на прикосновение и движение;
• диммер – предназначен для плавного включения и выключения освещения;
• с датчиком движения – при обнаружении движения в помещении включает подключенный к нему блок освещения.

Принцип работы механического выключателя основан на взаимодействии двух контактов – они замыкаются и размыкаются при включении и выключении осветительных приборов.

Клавиатура с подсветкой

Механические переключатели, с другой стороны, могут быть следующих типов:

• клавиатуры — цепь замыкается и размыкается нажатием клавиши;
• тумблер – цепь замыкается и размыкается переключением тумблера;
• шнур — работа при натягивании или отпускании шнура (цепи);
• ползунок — включение и выключение света при перемещении ползунка из стороны в сторону;
• кнопочные — функционируют при нажатии на кнопочные механизмы.

Наиболее часто в быту используются механические клавишные переключатели. Они просты в конструкции и монтаже или демонтаже, просты в использовании и доступны по цене. В зависимости от количества управляемых осветительных приборов или их групп такие выключатели могут иметь одну, две, три и более клавиш.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами немного сложнее, но все же понятны даже человеку, далекому от физики. Итак, перед вами два ключа. Лево и право. Левый может включать и выключать лампочки, а правый может делать то же самое с другой группой лампочек. И если они работают вместе, все лампочки в люстре включаются и выключаются.
