Столкнувшись с такой, казалось бы, сложной задачей, необходимо сначала разобраться в деталях этого процесса. Ниже приведен пример сборки смесительного узла своими руками, сборка будет производиться из металлических компонентов.

Монтировать будем по схеме, где есть термостатический трехходовой смесительный клапан, последовательное подключение циркуляционного насоса. Для герметизации швов используйте ворсовую веревку и герметизирующую пасту, хорошие отзывы о пасте Unipack.

Вам понадобятся следующие материалы:

• Юнион Натс, американец.
• Ручной воздухоотводчик.
• Соски.
• Циркуляционный насос.
• Термометр.
• Обратный клапан.
• Шаровой кран.
• Футболки.

Устанавливаем на базе трехходового смесителя термостатический клапан ESBI, на коробке указано, в каком направлении происходит перемешивание воды. Рабочая температура на выходе составляет 20-43 градуса Цельсия, что соответствует требованиям системы теплый пол. Этот смеситель уже содержит головку термостата, датчик температуры и терморегулятор, который позволяет установить нужную вам температуру. На нем же стрелками указано, в каком направлении течет холодная и горячая вода.

Насосно-смесительный узел для теплого пола

Wilo хорошо зарекомендовала себя в этой нише. Поднимите его, осмотрите, определите, в каком направлении он качает жидкость. Определите направление оси привода, при установке она должна быть горизонтальной, это одно из обязательных условий работы насоса, в конструкции которого установлен мокрый ротор. Еще одним обязательным условием является то, что распределительную коробку нельзя размещать под насосом.

Если у вас все-таки происходит именно так, поверните верхний элемент коробки, к которой коробка подключена, на 180 градусов. Это можно сделать с помощью шестигранного ключа, открутив четыре винта, которые соединяют две половинки насоса между собой

Смесительные узлы для теплого пола. Принцип действия, виды модели

Насосно смесительный узел, какой выбрать?

Затем осторожно поверните верхний элемент относительно нижнего элемента насоса. Собираем все обратно и затягиваем винты

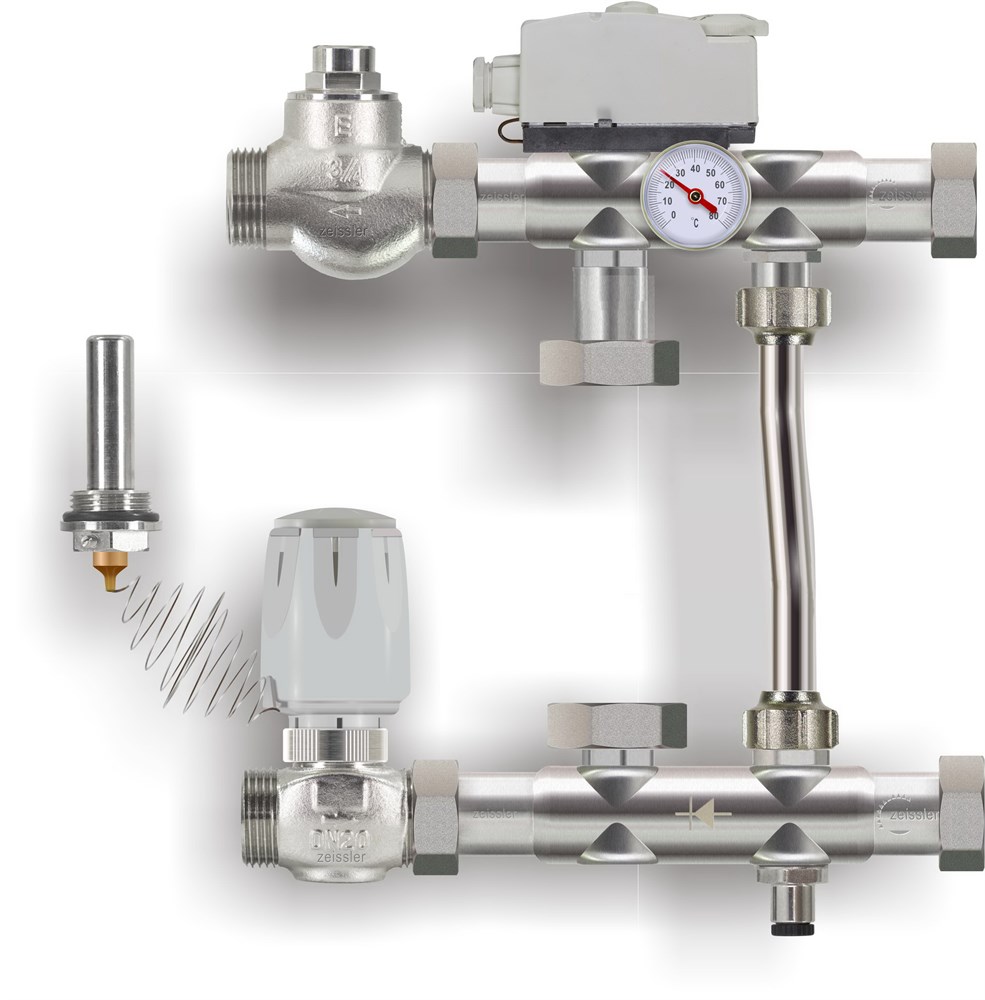

Фото примера смесительного узла для теплого пола

Следующее, что нам нужно сделать, это установить термометры на трубу, где происходит подача до процесса смешивания, затем после насоса. Последнюю установите на выходе обратного коллектора. Выбирайте датчики температуры с зондами, которые ввинчиваются в центральные гнезда. Целесообразно проводить сверку каждого блока.

Так как на них по цепочке действует одинаковое давление, то их значения должны быть одинаковыми. Если возможно, проверьте с эталонным прибором. Если один из блоков имеет другое показание, вы можете отрегулировать его самостоятельно. Если снять крышку, вы увидите винт, с помощью которого можно отрегулировать показания.

Затем этапы установки:

• Собрать участок от первичного подвода до смесительного клапана, соединить запорный и шаровой кран вместе и тройник под регулятором температуры. Каждый из четырех кранов должен быть снабжен накидной гайкой. Это делается для облегчения дальнейшего обслуживания.
• Соедините следующий выход концентрата с входом смесителя с трехходовым краном. Установите термометр в центральное гнездо футболки.
• Установите перемычку байпаса, прикрутите разъем с американкой к другому входу. Это необходимо для легкой установки во время обслуживания.
• Затем подсоедините тройник к перемычке, одной стороной он должен быть обращен к обратке системы, а другой к коллектору.
• Общий обратный элемент включает запорный шаровой кран. Обратный клапан ставить не обязательно, так как он, скорее всего, не пригодится.
• Затем смонтируйте параллельную секцию. Установите датчик температуры, предварительно вкрутив тройник.
• Затем настала очередь собрать элемент между помпой и подающим коллектором. Включает в себя муфту с американкой, тройной соединительный элемент для терморегулятора, удлинитель, запорный кран.
• Установите шаровой кран рядом с коллектором .
• Навинтите муфту на выход смесительного клапана .
• Ну и почти последний этап — установка циркуляционного насоса. Вставьте резиновое уплотнительное кольцо, затяните гайку на входном патрубке насоса.
• Таким же образом наверните и усадите накидную гайку с другой стороны. Итак, смесительный узел для теплого пола собран.

Это был последний этап, затем поместите этот элемент на место установки.

Основные задачи

Обычные системы отопления считаются высокотемпературными. Большинство водогрейных котлов рассчитаны на радиаторы и конвекторы, выдерживающие температуру до 90°C. При этом среднюю температуру в системе обычно поддерживают на уровне 75°С.

Для поддержания комфортной температуры на теплом полу установлены насосные агрегаты

Это слишком много для водяного теплого пола по следующим причинам.

1. Такая температура будет некомфортной. По полу будет неудобно ходить. Нагрев не должен превышать 30 °C.
2. Ни одно напольное покрытие не может выдерживать высокие температуры в течение длительного периода времени. Со временем он разбухнет, начнет трескаться и потеряет свой первоначальный вид.
3. Чрезмерный нагрев негативно влияет на бетонный массив, в котором уложены трубы. Она сломана.
4. Для создания оптимального микроклимата в доме водяное отопление напольного покрытия не нуждается в повышенных температурных показателях.

Современные котлы способны поддерживать нагрев теплоносителя на определенной площади. Устанавливать отдельный котел экономически не выгодно. Обычно систему теплого пола подключают к общему трубопроводу с радиаторами.
