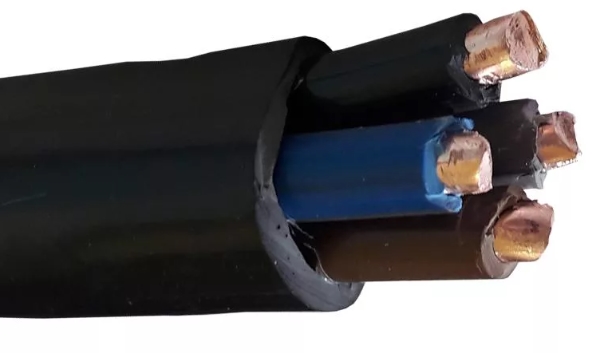

Особенности применения кабелей ВВГ 4х25 и ВВГ 5х25

Силовой медный кабель ВВГ 4х25 предназначен для прокладки сети электроснабжения к неподвижным объектам и сооружениям. Он имеет 4 медные жилы сечением 25 кв. мм.

Применяется этот проводник для транспортировки электроэнергии в сетях, работающих при напряжении 660 В и 1000 В. Три жилы кабеля будут задействованы под 3 фазы, а четвертая жила пойдет на PEN-проводник.

Особенности монтажа

Прокладывается стационарно в кабель-каналах, лотках, гофрированных, стальных или пластиковых технических трубах. Также возможен монтаж проводника в пустотелых блоках или в строительных конструкциях. Прокладка может осуществляться одинарно или в пучках.

Если температура окружающей среды ниже, чем -15 градусов, то перед монтажом кабель необходимо предварительно нагреть. Минимальное значение радиуса изгиба – 7,5D. Не рекомендуется выполнять монтаж этого кабеля в земле (в траншеях).

Эксплуатация проводника возможна в диапазоне температуры от -50 до +50 градусов.

Особенности конструкции проводника

4 жилы кабеля ВВГ 4х25 покрыты изоляцией в виде ПВХ-пластиката. Далее идет скрутка и обмотка ПЭТ-пленкой, а внешний изоляционный слой представлен шланговой ПВХ-оболочкой, защищающей жилы от механического воздействия, а также обеспечивающей дополнительное электрическое сопротивление. Изоляция также защищает проводник от прямых солнечных лучей.

Характеристики изделия

Электрическое сопротивление изоляции у кабелей ВВГ составляет не менее 7 мОм на 1 км погонный при t окружающей среды +20 градусов. Если токопроводящая жила нагреется до температуры +70 градусов и будет находиться в таком состоянии длительное время, то электрическое сопротивление упадет до 5 кОм.

Кабель ВВГ 5х25 (стоимость его можно посмотреть тут https://xcabel.ru/products/cable-vvg-5×25) отличается от предыдущего варианта только тем, что у него 5 жил, а не 4. Все жилы имеют цветовую маркировку. 4 и 5-жильные кабели имеют либо одинаковое сечение жил, либо 1 из жил меньшего сечения.

Читайте также:  Как экономить деньги в трудное время - полезные советы

Применение

Предназначен кабель ВВГ 5х25 для силовых и осветительных линий с номинальным переменным напряжением 0,66-1 кВ.

С его помощью обеспечивают питание стационарно работающего оборудования, этажных распределительных щитов, промышленных станков, электрических установок и силовых сборок. Также он может использоваться в светотехническом оборудовании.

Оба проводника могут применяться для трехфазной системы переменного тока. Могут прокладываться в системах кабельных трасс, а также в условиях открытого воздуха. При одиночной прокладке не будет распространения пламени.
